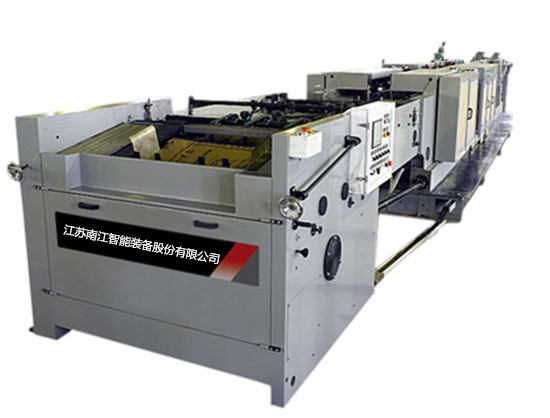

ZT500&HD300糊底机组
|
| 高速自动化糊底机组是高科技自动化流水线生产,主要由ZT500型制筒机和HD300型糊底机两部分组成。采用光、机、电、气一体化集合，共20多道工艺流程，电脑编程PLC光电程序自动控制系统完成。该机是目前国内设计自动化高，安全操作性能最好的高速自动化糊底机组流水线生产，整机润滑系统采用自动润滑，机组稳定性能好躁声抵，操作调整方便。 |
| |
（1） 制筒机的工艺流程
|
| 放卷、自动套印、制动送纸和分层导向、自动放卷纠偏、辅助牵引、虚切、横向阶梯点胶、纵向点胶、袋筒成型、牵引、刺排气孔、扯断、分离送袋。 |
| |
（2） 糊底机的工艺流程
|
| 旋转式真空高速给料、扎排气孔、压袋底成型、袋筒输送、袋筒开底、粘贴阀口条、自动抹胶、成型粘底、袋底翻转、计数分组、堆放。 |
| |
1、ZT500制筒机主要参数
|
制筒长度： 542~920mm
切断长：502~880mm
袋筒宽度 ：400~500mm
印刷长度：600~950mm
印刷宽度： 800mm
双色或四色自动套印
制袋纸层数： 3~4
纸卷宽度： ≤1020mm
纸卷直径：1000mm
生产效率：120条/分种
整机外形尺寸：32*2.2*2.7m(长*宽*高)
总重量：32吨
总功率：18KW
|
| |
| 2、HD300糊底机主要参数 |
袋筒长度 ： 520~92 mm
袋长 ： 390~710mm
净袋长 ：300~540mm
袋宽：400~500mm
糊底宽度：90~170mm
开底宽度：220~380mm
糊底粘贴宽度：60%糊底宽度（HD）
阀口纸片（长*宽）：150～240*90～170mm
生产效率：正常生产速度100条/分钟
（与纸张的质量，纸袋的层数和操作人员熟练程度有关）
整机外型尺寸： 20.5*1.7*1.8m(长*宽*高)
总重量：19吨
总功率：17KW
|
