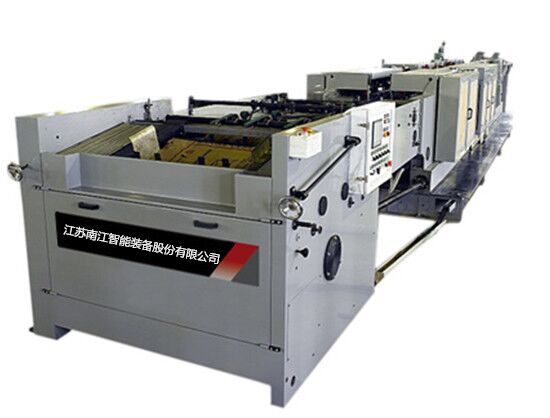

ZT500&HD300糊底机组
高速自动化糊底机组是高科技自动化流水线生产,主要由ZT500型制筒机和HD300型糊底机两部分组成。采用光、机、电、气一体化集合，共20多道工艺流程，电脑编程PLC光电程序自动控制系统完成。该机是目前国内设计自动化高，安全操作性能好高速自动化糊底机组流水线生产，整机润滑系统采用自动润滑，机组稳定性能好躁声抵，操作调整方便。
（1） 制筒机的工艺流程
放卷、自动套印、制动送纸和分层导向、自动放卷纠偏、辅助牵引、虚切、横向阶梯点胶、纵向点胶、袋筒成型、牵引、刺排气孔、扯断、分离送袋。
（2） 糊底机的工艺流程
旋转式真空高速给料、扎排气孔、压袋底成型、袋筒输送、袋筒开底、粘贴阀口条、自动抹胶、成型粘底、袋底翻转、计数分组、堆放。
1、ZT500制筒机主要参数
制筒长度
|
542~920mm
|
切断长
|
502~880mm
|
袋筒宽度
|
400~500mm
|
印刷长度
|
600~950mm
|
印刷宽度
|
800mm
|
双色或四色自动套印
|
制袋纸层数
|
3~4
|
纸卷宽度
|
≤1020mm
|
纸卷直径
|
1000mm
|
生产效率
|
120条/分种
|
整机外形尺寸
|
32*2.2*2.7m(长*宽*高)
|
总重量
|
32吨
|
总功率
|
18KW
|
2、HD300糊底机主要参数
袋筒长度
|
520~92 mm
|
袋长
|
390~710mm
|
净袋长
|
300~540mm
|
袋宽
|
400~500mm
|
糊底宽度
|
90~170mm
|
开底宽度
|
220~380mm
|
糊底粘贴宽度
|
60%糊底宽度（HD）
|
阀口纸片（长*宽）
|
150～240*90～170mm
|
生产效率
|
正常生产速度100条/分钟
|
整机外型尺寸(长*宽*高)
|
20.5*1.7*1.8m
|
总重量
|
19吨
|
总功率
|
17KW
|
